　　滤筒除尘器是一种比较的过滤设备,优点是除尘,设备体积小,过滤面积大,过滤风速低,噪音低等多种优点。
 　　本设备主要有以下4个部分组成:
　　1、风机部分：
　　本设备风机选用低噪音风机。
　　2、清灰部分：
　　本设备采用脉冲清灰方式,共设有电磁阀5个,脉冲阀5个。使用方法是无触点脉冲控制仪控制清灰，控制仪输入电压220v、输出电压24v。
　　我厂根据工业需要，治理工业三废，保护和环境卫生、提高人民健康水平，在鞍山焦耐设计院和沈阳净化除尘器厂的指导和帮助下，在一九七一年试制成功KXD-1型先导电磁阀，QMF-100型脉冲阀，CT536-22型脉冲阀，WMK无触点脉冲控制仪，随着成功了电磁连身放气阀，改进了WMK无触点脉冲控制仪，生产了2型、3型脉冲控制仪等产品，为脉冲袋式除尘器控制系统配套使用。本产品已有二十的生产历史。结构新颖，美观大方，维修方便，造价便宜，经销   各地，来与脉冲滤芯除尘器配套使用，经鉴定和用户厂家实践证明，工作性能良好，深受用户欢迎。对污染，物资回收，变废为宝，环境起了   的作用。
　　KXD-1型电磁阀：
　　（１）使用说明：
　　KXD-1型电磁阀是WMK-1型、2型、3型，无触点脉冲控制仪配套产品，也是气动控制装置中采用的基本原件，电磁阀的实际通道直径是2mm，流量小，所以作为脉冲阀的先导阀，由脉冲控制仪的输出信号直接控制电磁阀的开闭，而电磁阀的开闭又控制着脉冲阀背压室的气压，从而控制脉冲阀喷吹的开闭实现压缩空气的切换。
　　电磁阀的磁路系统采用了具有矩形磁制回路的铁铝合金，动作、灵敏，由电磁阀的活动铁心处于压缩弹簧的工作状态，所以任意选择电磁阀的安装位置。均可保持电磁阀的正常工作，具有结构简单体积小，外形美观，工作，耐空气腐蚀性较好的特点。
　　（２）技术特性：
　　工作介质：清洁而干燥的空气。
　　工作压力：3-5kgF/Cm2(0.3-0.5MP).
　　额定流量：JM2/N
　　额定电压：直流电压24V
　　电流: 180-220mA
　　温升: 环境温度不超过40℃温升小于80℃。
　　绝缘性能: 在环境温度为-20℃ － +45℃，相对温度为85%以下时，绝缘电阻大于20兆。
　　动作次数: 连续工作40万次经清洁处理后仍可继续使用。
　　结构原理：电磁阀的主要构件阀坐、外壳、线圈、固定铁心和活动铁心进气口和出气口。当线圈不通电时靠弹簧的弹力使活动铁心封住进气口，此时气路不通。当线圈通电后，活动铁心被吸动，铁心抬起打开进气喷嘴，气路接通，使脉冲阀背压室通过电磁阀泄通，脉冲阀喷吹口打开，实现压缩空气的喷吹，线圈断电后弹簧的弹力，使活动铁心封住进气口，完成电磁阀的一个动作过程。
　　电磁阀通电时间即为电磁阀气路接通时间，也就是脉冲阀的喷吹时间，这个时间可由无触点脉冲控制仪的脉冲宽度来调节，调节范围为0.3-0.5秒。
　　（３）使用与维护：
　　当环境温度高于40℃，温升相应降低，例：环境温度为50℃时温升小于70℃。无触点脉冲控制仪的片簧插头的第1-5根输出线分别与每个电磁阀的一个引出线相接，而COM为脉冲阀的共用零线，须与每个电磁阀的另一根引出线共接。注意各线不应破损断路和短路。
　　通电后，电磁阀不工作，应检查电磁阀圈是否有断路和短路，其方法可用   表测量线圈电阻，应在500-600欧姆之间。
　　电磁阀通电后嗡嗡声大，应检查活动铁心和隔磁套管间是否有杂物，固定铁心和活动铁心端面是否清洁，排气密封塞是否损坏，变形突起。
　　铁心园法兰盘与阀座间漏气，应检查园形密封圈是否损坏。
　　电磁阀每工作40万次以后，应对磁回路进行清洁处理排除其间的灰尘和橡胶粉尘，以免阻障活动铁心的工作。
　　电磁阀应处于常闭状态，即电磁阀线圈系短时反复通电，占空比≤16.7%,不应长期连续通电,以免电烧坏电磁阀线圈。
　　II型低压电磁阀:
　　II型低压电磁的技术说明:结构原理使用与维护,可照KXC-1型电磁阀。
　　II型低压电磁阀,直流电压30V、电流1A。
　　应和LSK型晶体管数字控制器配套使用。
　　QMF-100型脉冲阀：
　　（１）使用与说明：
　　QMF-100型脉冲阀是喷冲系统的执行机构，在控制仪无信号输出，气包内压缩空气3-5kg/cm2通过节流孔进入脉冲阀背压室C，波纹膜片两侧气压相等，但受压面积不同（FC>FA），加上弹簧压力作用显然PC>PA，所以喷吹口被膜片封闭，当控制仪输出信号，控制阀C室内气体泄掉，此时A室压力大于C室且克服弹簧压力，将膜片推向C室，A室沟通B室，压缩空气经B室通过喷吹管孔眼喷进文氏管及滤袋进行清灰，当控制仪的信号消失后，控制阀关，C室停止排气，且由节流口充气而膜片回位，使喷吹口再次封闭。
　　（２）性 能：
　　喷吹压力：3-5kg
　　脉冲宽度：0.2-0.3秒
　　重 量：0.5 kg
　　CT536-22型脉冲阀：
　　（１）使用与说明：
　　CT536-22型脉冲阀技术说明,结构原理使用与维护,可参照QMF-100型脉冲阀。
　　（２）性　　能：
　　脉冲宽度：0.1-0.3秒
　　喷吹压力：3-5kg
　　重 量：0.5 kg
　　可配KXC-1型电磁阀和低压电磁阀配套使用.
　　Q23×D型电磁阀：
　　Q23×D型电磁阀,系二位三通小型电磁阀，技术说明结构原理，使用与维护可按KXC-1型电磁阀，都在无触点脉冲控制仪的控制发出信号使用，与QMF-100型脉冲阀和C.T.536-22型脉冲阀配套使用。
　　电磁连身放气阀：
　　KXD-1型电磁连身放气阀是在原KXD-1型电磁阀去掉底座的上半部分与脉冲阀的阀体改变了阀盖组装在一起的新体、KXD-1电磁连身放气阀与WMK无触点脉冲控制仪配套使用，本气阀直接安装在除尘器包上，气阀的出头引线双头接通控制仪的引线，接通电源发出信号，即可使用。但不需要再安装单个的电磁阀和脉冲阀。
　　本阀使用技术维修及结构原理，可按KXD-1型电磁阀和QMF-100型脉冲阀匠技术说明和维护。
　　本阀使用寿命长、对气源要求不高，安装和维修方便，造价便宜，工作。
　　低压电磁脉冲连身放气阀：
　　KXD-1先导电磁阀上半部分及磁心与QMF-100型脉冲阀结合在一起形成新型、低压电磁脉冲连身放气阀。
　　本阀使用于DCF-II型放气阀，安装及维修都比较方便，不易损坏，造价便宜、工作。
　　II型电磁连身放气阀的配套使用，适用于安装   要发生气脉冲阀的各种设备与JXK-II型晶体管数字控制器，配套脉冲袋式除尘器脉冲控制系统，可进行远距离控制。多台除尘器集中安装都可。
　　本阀外形美观大方，结构新颖、使用寿命长，对气源要求不高，安装方便，工作。技术维护与KXD-1型电磁阀和QMF-100型脉冲阀相同。
　　性能：
　　工作压力：3-5公斤
　　电　流：1A
　　电　压：24V
　　重量度：0.7公斤
　　WMK无触点脉冲控制仪:
　　WMK无触点脉冲控制仪与电磁阀、电磁连身放气阀配套使用，组成滤芯除尘器的电子自动控制系统，脉冲间隔时间及脉冲宽度，均可连续调节并有记忆动作程序。
　　WMK无触点脉冲控制仪工作性能、条件：
　　输入电压：220V 频率：50HZ
　　输出电压：24V　　　　　　　　　脉冲宽度：0.2-0.5秒
　　脉冲间隔：1-30秒 　工作环境：-20℃- +50℃
　　相对湿度：85%（温度在16℃-32℃）
　　3 过滤部分：
　　本设备采用聚脂纤维滤芯过滤的方法，每个滤芯的过滤面积10-15㎡，根据处理风量的需要可以增加滤芯的数量，滤芯的拆装维修不需要工具，滤芯使用周期为1年--2年。
　　4　灰箱部分：
　　根据实际需要每天打开检查门，查看灰尘的数量，及时   。
　　本设备主要技术参数:
　　外 形：800×1200×2800 mm.
　　滤 芯 数 量:　10
　　无触点脉冲控制仪：1
　　无触点脉冲控制仪电压: 220v. (输入)
　　无触点脉冲控制仪电压：24v.(输出)
　　电磁阀数量: 5
　　电磁阀电压:24v.
　　本产品需３—５公斤的压缩空气。用户应自备油水分离调压器。
　　本厂系列产品除尘设备及使用说明书如有改变恕不另行通知.

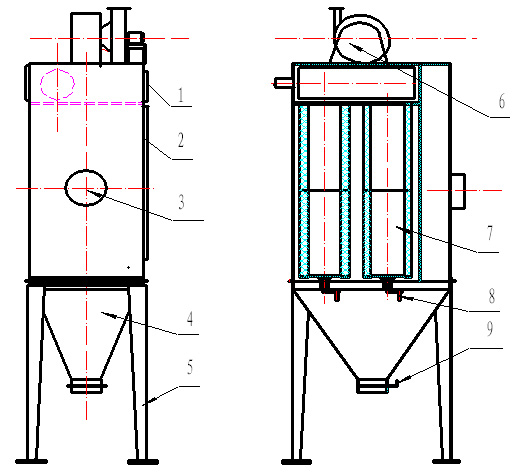

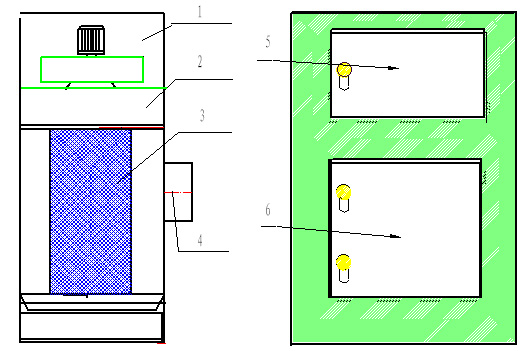

滤筒式除尘器示意图
