一、结构与原理

脱硫除尘器主要由筒体、上部注水槽、下部溢水孔、清理孔等组成。其工作原理是：含尘气流通进入筒体，筒体是一个圆形筒体，水从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部椎体部分引出，从而达到除尘目的。在循环池中加入碱液，可起到很好的脱硫效果。

二、主要技术性能和参数

除尘效率：＞

脱硫效率：≥85%

林格曼黑度：＜1级

烟速：17~23m/s

烟气空塔流速：3.2~4.2 m/s

溢流槽静压：2~5mmH2O

设备阻力：600~900Pa

设备机械设计压力：﹣1000~+5000 Pa

漏风率：＜1%

除尘后烟气温度：50~80℃

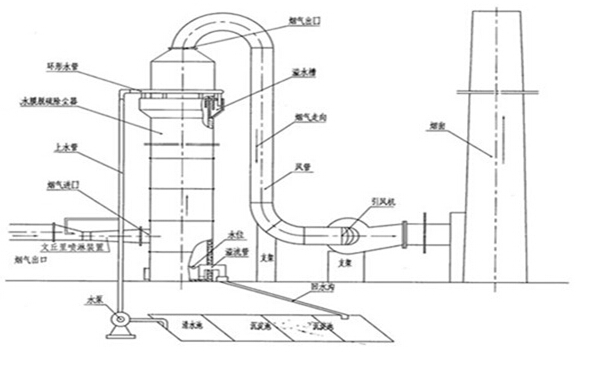

三、工艺流程图
